Rekonstruktion des Scheunenbaus auf dem Hof Michelchen

Auf der vorangegangenen Seite wurde eine fast lückenlose fotografische Dokumentation zum Aufbaus der Fachwerkscheune 1958 auf dem Hof Michelchen in der Dorfstraße gezeigt. Bilddokumente dieser Art aus dieser Zeit sind nicht nur äußerst selten und schon deshalb besonders wertvoll. Sie erlauben es auch, sich näher mit der Fachwerkkonstruktion zu befassen und den Aufbau des Fachwerks am Computer digital zu rekonstruieren. Aus baufachlicher Sicht besonders interessant ist dabei die Tatsache, dass der Aufbau in verschiedenen Phasen fotografiert wurde und somit die Konstruktion auch im Detail Schritt für Schritt nachvollzogen und dargestellt werden kann. Genau das erfolgt hier auf dieser Webseite. Angaben zum baugeschichtlichen und familiären Hintergrund gibt es auf der vorangegangenen Seite.

Gezeigt wird nur die reine Fachwerkskelett-Konstruktion als Zimmermannsarbeit, ohne die abschließende Bretterverschalung der Gebäudehülle und ohne Dachdeckung. Die zumeist kleinen originalen Papierfotos sind überwiegend nur in schlechter Qualität und stark vergilbt erhalten, teilweise auch unscharf. Dennoch konnten sie bei sorgfältiger Auswertung sehr gut als Grundlage für eine digitale Rekonstruktion verwendet werden. Alle Fotos stammen aus dem Familienarchiv von Arno Michelchen aus Kuschkow, Sohn der Landwirte und Scheunen-Bauherrschaft Kurt und Elfriede Michelchen. Fotograf war vermutlich Kurt Michelchen.

Die nächsten beiden Fotos wurden bereits auf der vorangegangenen Seite gezeigt und erläutert, zwei Fotos von 1958 jeweils von der Gartenseite, zuerst kurz vor dem Richtfest, das zweite Bild nach dem Richtfest. Danach folgt das digitale Scheunenmodell, das nach diesen Fotos konstruiert wurde. Die digitale Rekonstruktion am PC wurde mit der CAD-Software Allplan von Nemetschek erstellt, die Bildbearbeitung der Fotos mit Photoshop von Adobe, © Diplom-Architekt Norbert Rauscher, Glienicke/Nordbahn.

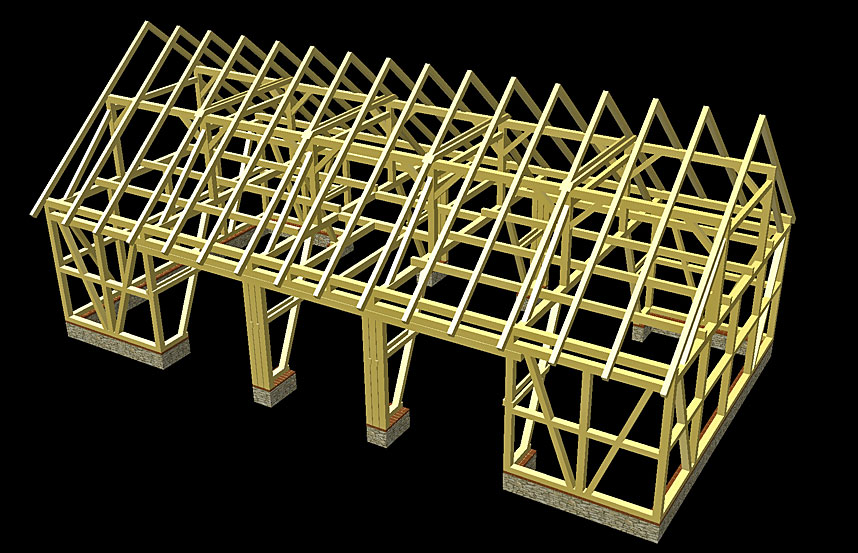

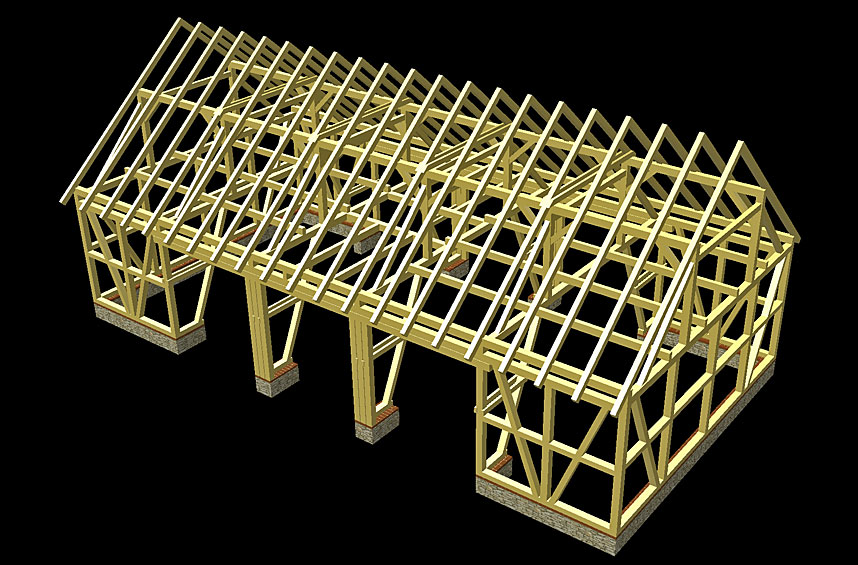

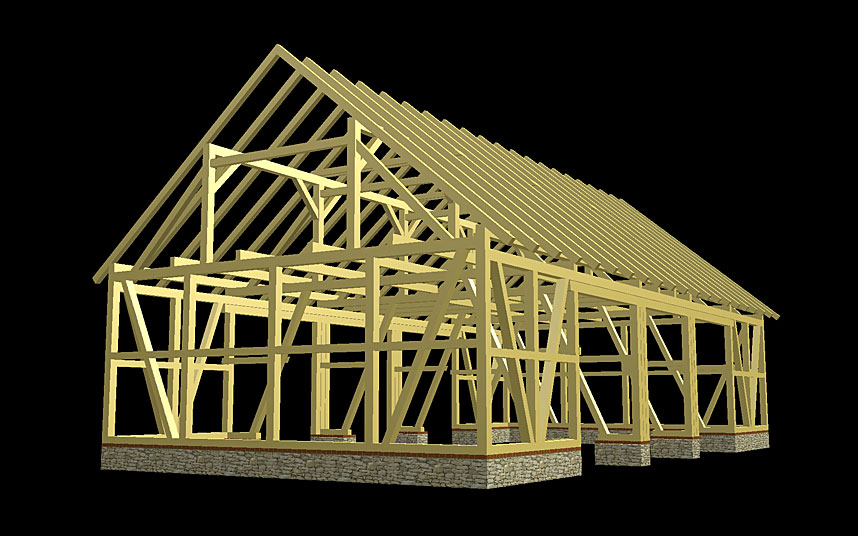

Es folgt das digitale Gesamtmodell des Scheunenfachwerks im Vergleich mit den beiden historischen Fotografien oben. Zu sehen ist ein einfach verriegelter Fachwerkbau auf Sockelmauerwerk mit Langstreben (Schwelle-Rähm-Streben), drei sehr großen Tordurchfahrten bzw. Toreinfahrten und Satteldach als Pfettendach-Konstruktion auf doppelt stehendem Stuhl. Auf den danach folgenden Bildern werden die einzelnen Arbeitsstufen beim Aufbau des Fachwerks Schritt für Schritt erläutert.



Für die digitale Bearbeitung wurde kein Aufmaß des originalen Bauwerks durchgeführt. Die Rekonstruktion erfolgte ausschließlich durch Auswertung der Fotos. Die Gesamt-Grundrissmaße der Scheune findet man ziemlich genau beim "Brandenburg-Viewer" des Landesvermessungsamtes Brandenburg im Internet (https://bb-viewer.geobasis-bb.de/). Die Grundfläche des Gebäudes ohne Dachüberstände beträgt etwa 20 m x 10 m = 200 m². Diese Maße wurden als Basismaße angesetzt, daraus konnten Teilungsmaße ermittelt werden. Weiterhin wurden für die Erstellung des digitalen Scheunen-Modells folgende Holzquerschnitte angenommen (Angaben bei liegenden Hölzern jeweils in Breite x Höhe):

- Grundschwellen: 20 x 16 cm
- Wandständer, Stuhlständer: 20 x 20 cm
- Rähme, Torbalken, Sparrenschwellen, Mittelpfetten Dach: 20 x 22 cm
- Riegel, Langstreben: 20 x 16 cm
- Deckenbalken (Bundbalken): 20 x 22 cm
- Leichte Deckenbalken auf den Bundbalken: 14 x 22 cm
- Sparren, Stuhlbalken, Stuhlstreben: 14 x 18 cm
- Kopfstreben für Stuhlständer: 16 x 16 cm
- Zangen für Langstreben und Dachsparren: 8 x 16 cm

Sowohl die Gesamtproportionen der digitalen Scheune als auch die Detailmaße sind nur annähernd identisch mit dem originalen Bauwerk. Die Maße wurden teilweise durch Vergleiche mit Bezugsgrößen (Personengröße, Köpfe, Handflächen, usw.) ermittelt sowie als Teilungsgrößen aus den Gesamt-Grundrissmaßen (fünf Bundwerke zu je vier Meter = 20 Meter Gesamtlänge) abgeleitet. Außerdem wurden Angaben aus der zeitgenössischen Fachliteratur herangezogen. Alle Maßangaben können daher nur als Orientierung dienen und keinesfalls ohne statisch-konstruktive Prüfung für ein reales Bauvorhaben übernommen werden. Im Folgenden wird der Bauablauf in einzelnen Arbeitsstufen gezeigt:

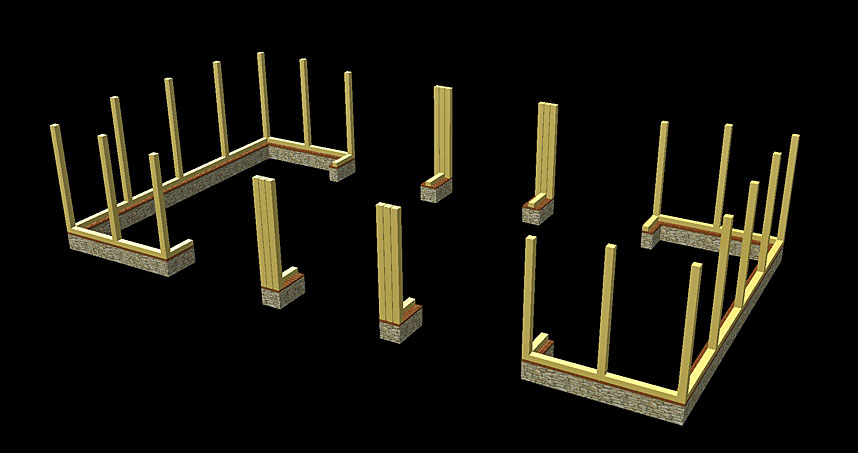

(1) Das Sockelmauerwerk für den Scheunenbau, bestehend aus Naturstein-Bruchstein mit einer Deckschicht aus flach vermauerten Ziegeln, wurde errichtet. Unter diesem Sockelmauerwerk befindet sich das Fundamentmauerwerk, vermutlich ebenfalls aus Naturstein (Bruchstein oder Feldstein). Auf dem Sockel wurden die Grundschwellen für das Fachwerk verlegt (und verankert ?). Auf diesen Grundschwellen stehen die Fachwerkständer. Die vier mittleren Torständer bestehen jeweils aus drei miteinander verbundenen Einzelständern. Auf den Fotos der vorangegangenen Seite ist gut zu sehen, wie in dieser Bauphase bei der Montage der ersten Hölzer Hilfskonstruktionen (Bretter, Latten) zur zeitweiligen Stabilisierung eingesetzt wurden.

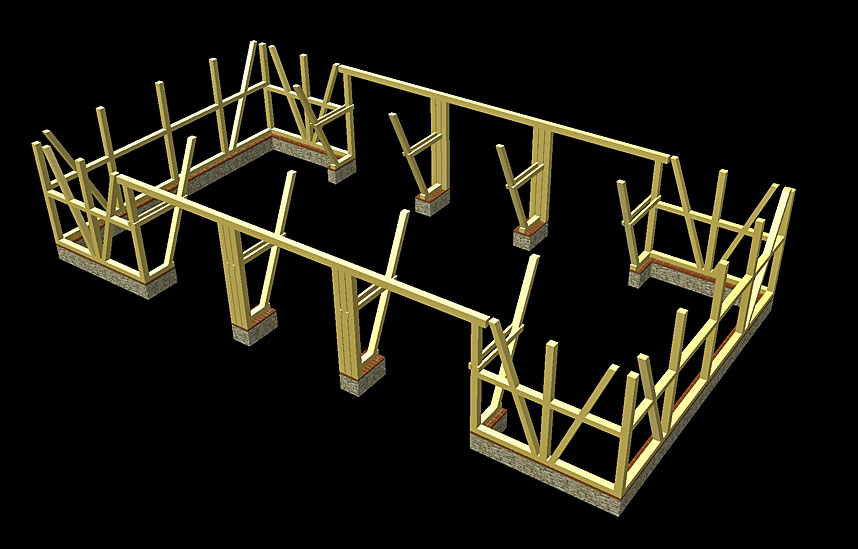

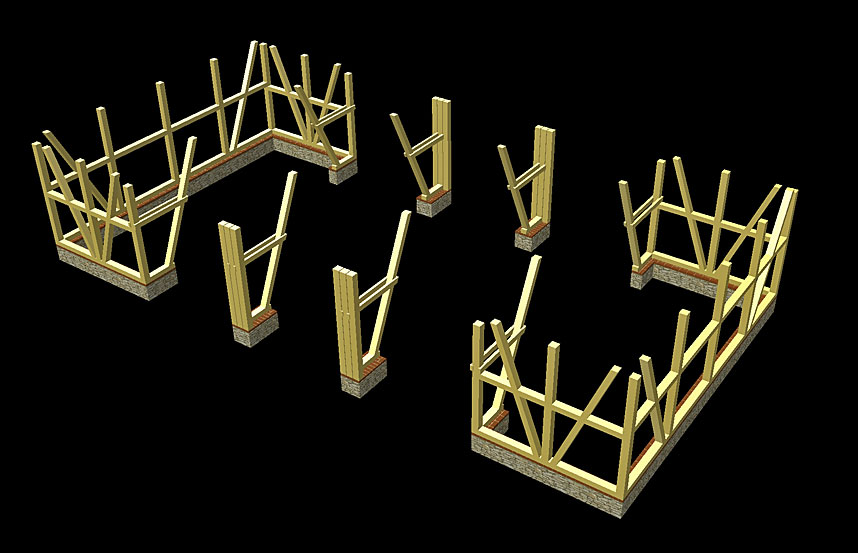

(2) Die Riegel und Langstreben zur Stabilisierung des Fachwerks wurden eingebaut. Auf den kurzen und nach innen gerichteten Grundschwellen der Torständer stehen bereits Langstreben für die Binderbalken. Diese Streben sind mittels Zangen mit den Torständern verbunden.



(3) Über den Torständern für die Durchfahrtstore wurden die langen Torbalken (Sturzbalken) montiert, die als Verstärkung dienen unter dem nachfolgenden Rähm über den etwa vier Metern breiten Toröffnungen.

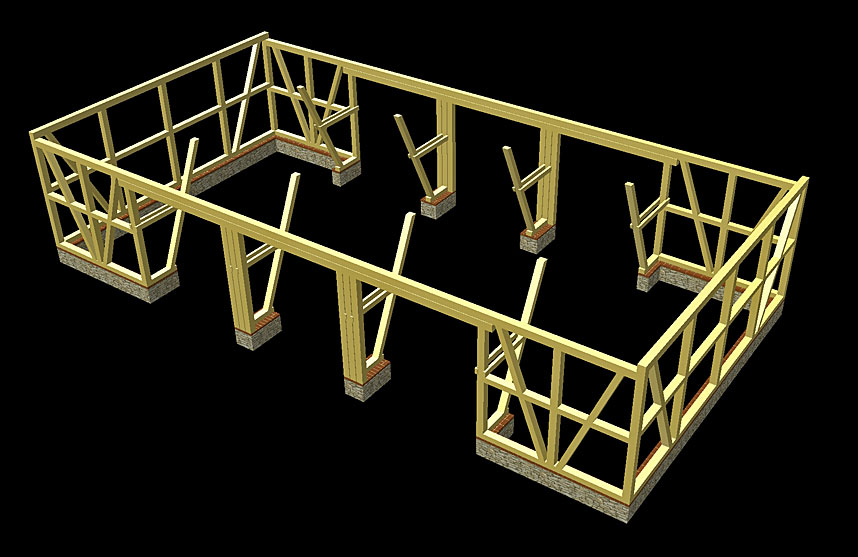

(4) Die giebelseitigen und die traufseitigen Rähme (Rahmenhölzer) über den Torbalken sind aufgesetzt. Damit ist das Fachwerk der Außenwände umlaufend fertig und ausgesteift.

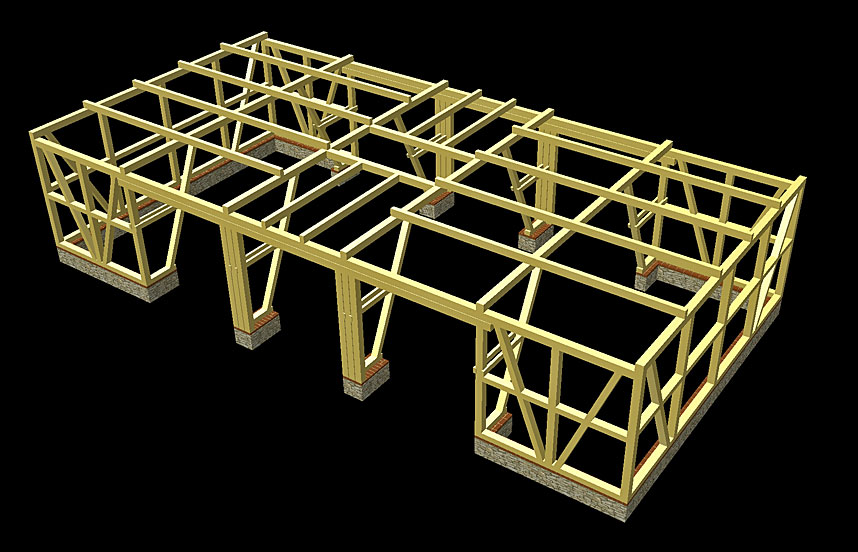

(5) Die Deckenbalken wurden verlegt. Über der mittleren Durchfahrt befindet sich eine schwere Balkenlage mit Wechselbalken, so dass in der Mitte eine Öffnung verbleibt für den Aufstieg in den Dachraum. Insgesamt existieren vier schwere Binderbalken jeweils über den Bundständern (erkennbar an den mit Zangen verbundenen inneren Langstreben). Auf diesen Hauptbalken liegt auf beiden Seiten jeweils eine um 90° versetzte leichte Balkenlage aus jeweils vier Balken im Format 14 x 22 cm.

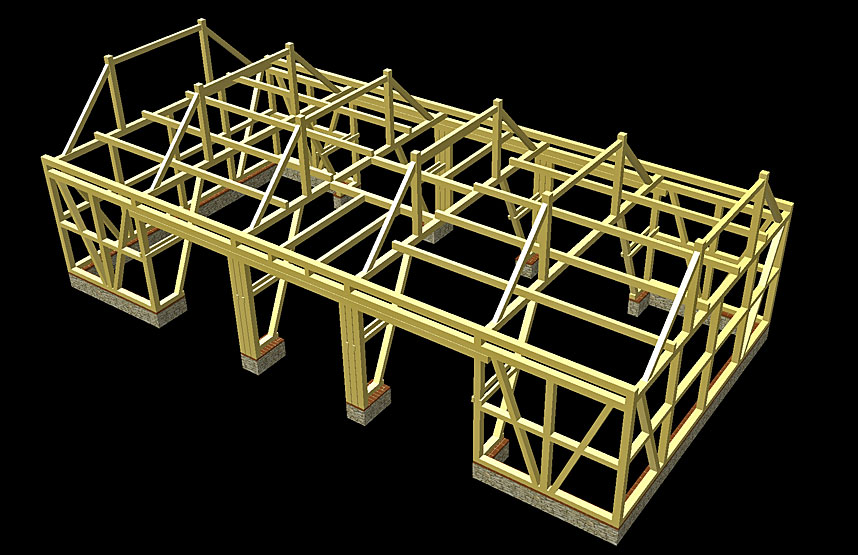

(6) Der Dachstuhl ist teilweise aufgerichtet. Die Stuhlständer (Stuhlsäulen) stehen auf den Bundbalken. Jedes Ständerpaar ist vorerst nur in Querrichtung stabilisiert durch lange Stuhlstreben (Langstreben, lange Fußstreben) und Stuhlbalken, es existiert noch keine Längsaussteifung des Dachtragwerks.

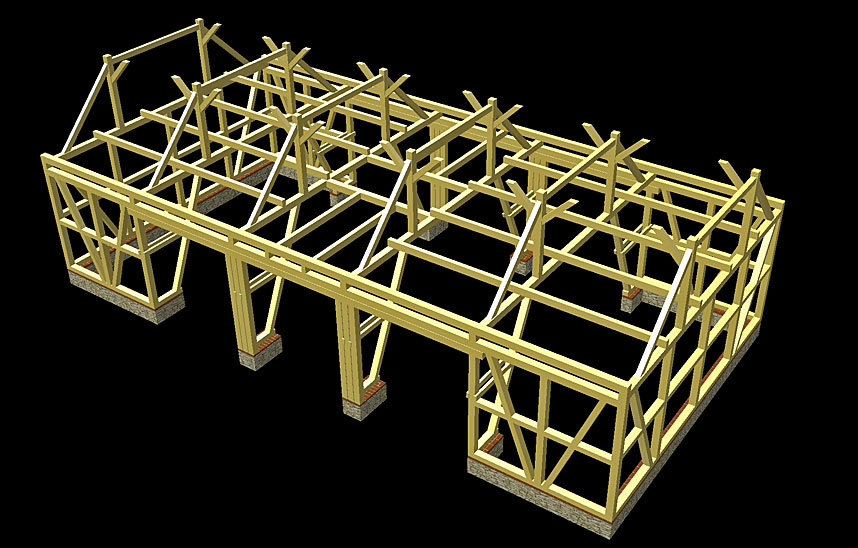

(7) An den Stuhlständern wurden Kopfstreben (Kopfbänder) montiert, welche später mit den Mittelpfetten des Dachwerks verbunden werden.

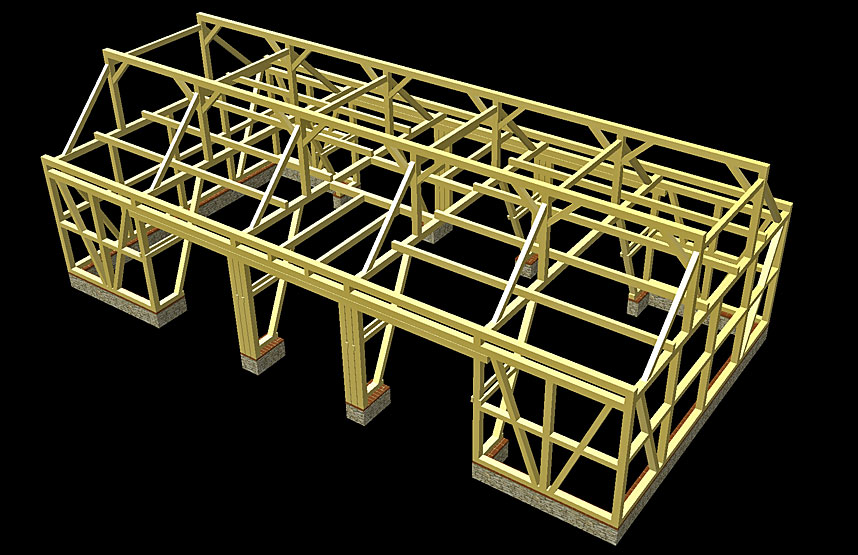

(8) Die Mittelpfetten sind aufgesetzt und mit den Kopfstreben der Stuhlständer verbunden. Erst jetzt ist das Dachtragwerk auch in Längsrichtung ausgesteift und stabil.

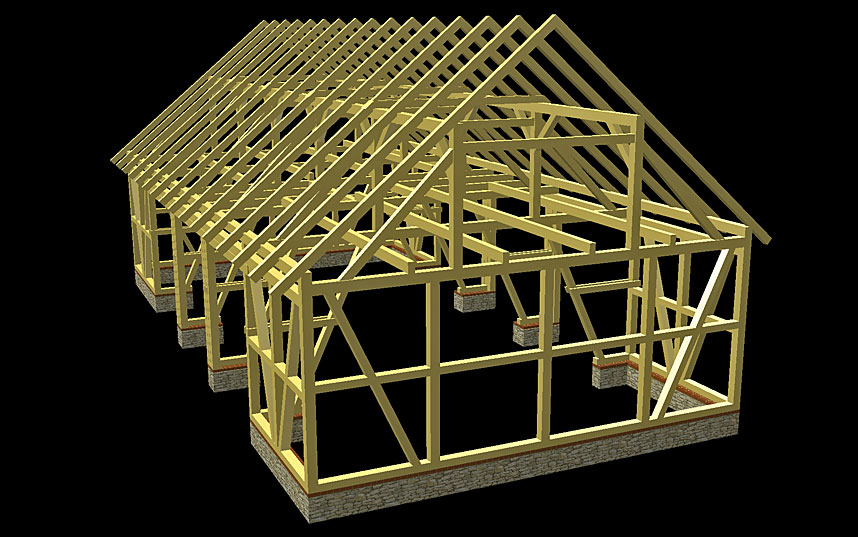

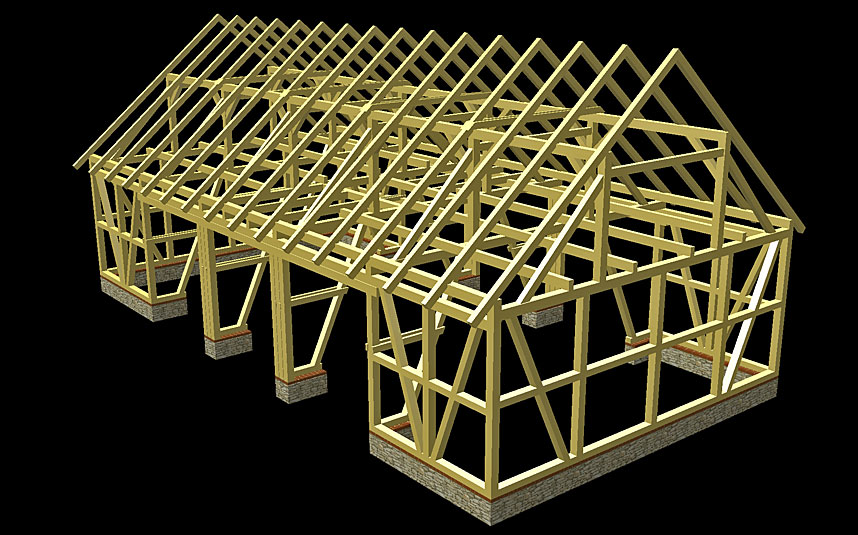

(9) Die Dachsparren sind aufgesetzt und mit den Sparrenschwellen (Fußpfetten) und den Mittelpfetten verbunden; die Sicherung erfolgt durch sehr lange Sparrennägel (Zimmermannsnägel). Die Sparrenpaare über den Bundbalken und Bundständern sind jeweils durch Sparrenzangen miteinander verbunden (und vermutlich durch Schraubbolzen gesichert). Das Dachsystem ist jetzt komplett, die Arbeit der Zimmerleute abgeschlossen. Das Dachwerk ist gerichtet, das Richtfest kann beginnen.

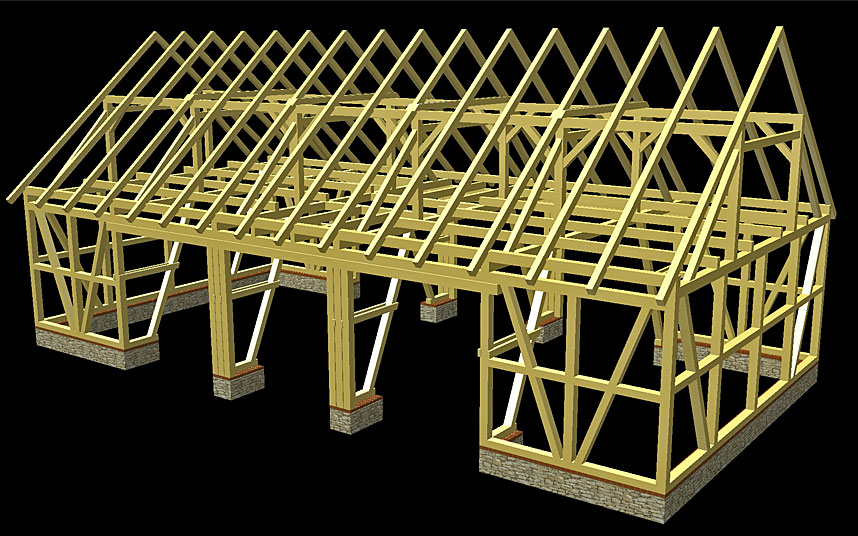

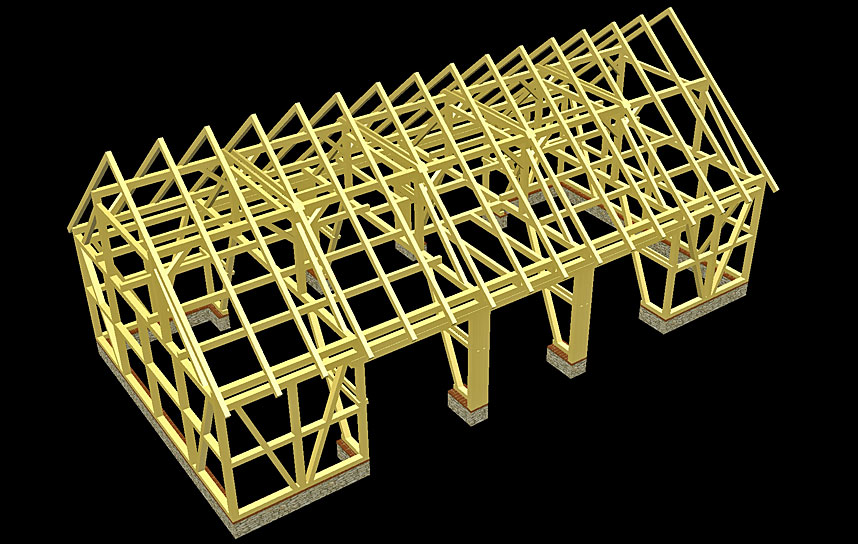

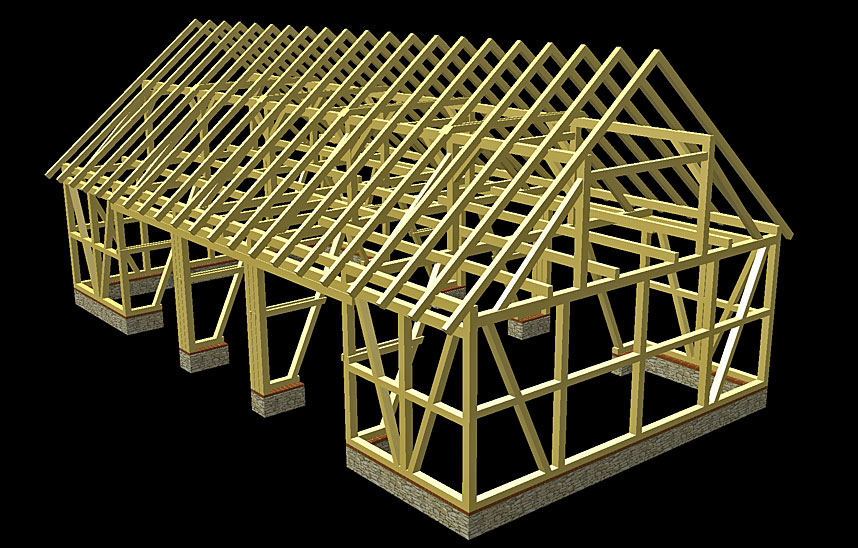

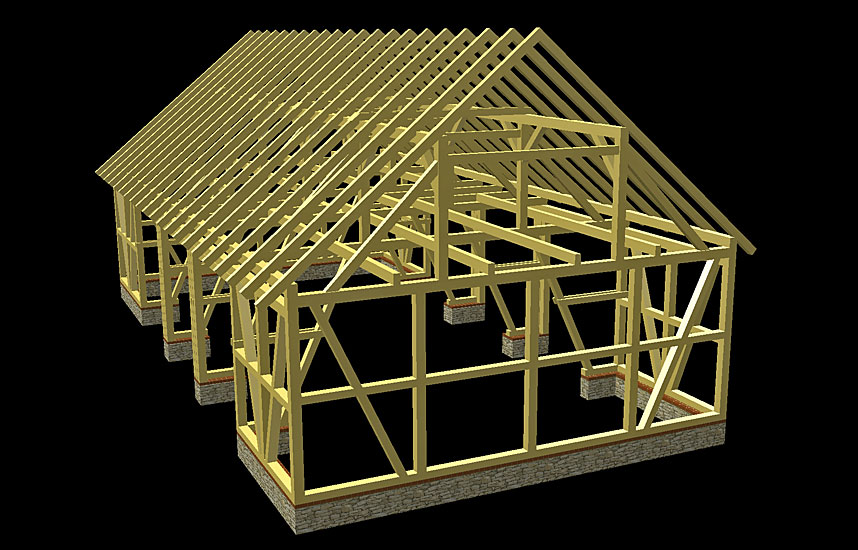

(10) Das fertige Scheunenmodell als Zimmermannsarbeit auf Sockelmauerwerk in zwei Ansichten.



Es folgt noch einmal die Dachkonstruktion (das Dachwerk) separat in drei Arbeitsstufen zur Erläuterung der Fachsprache für diesen Teil des Gebäudes. Allgemein wird umgangssprachlich das gesamte Dachwerk als "Dachstuhl" bezeichnet ‒ dies ist jedoch aus baufachlicher Sicht nicht korrekt. Die folgenden Bilder zeigen die Unterschiede:

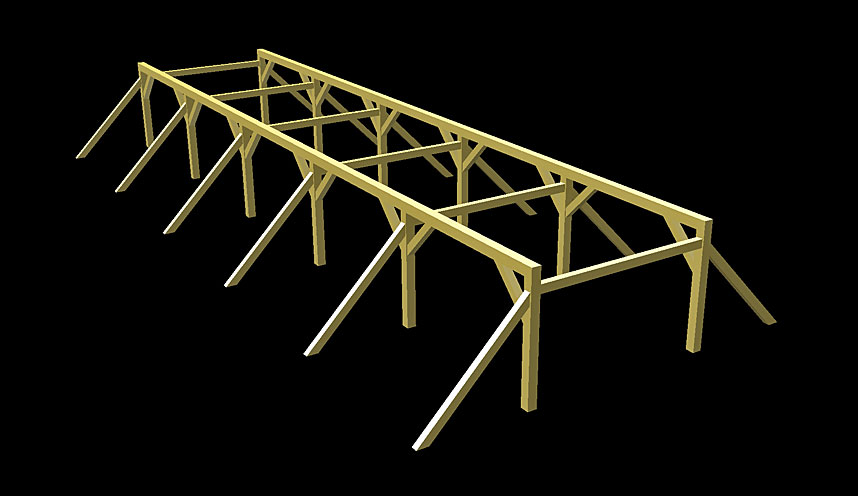

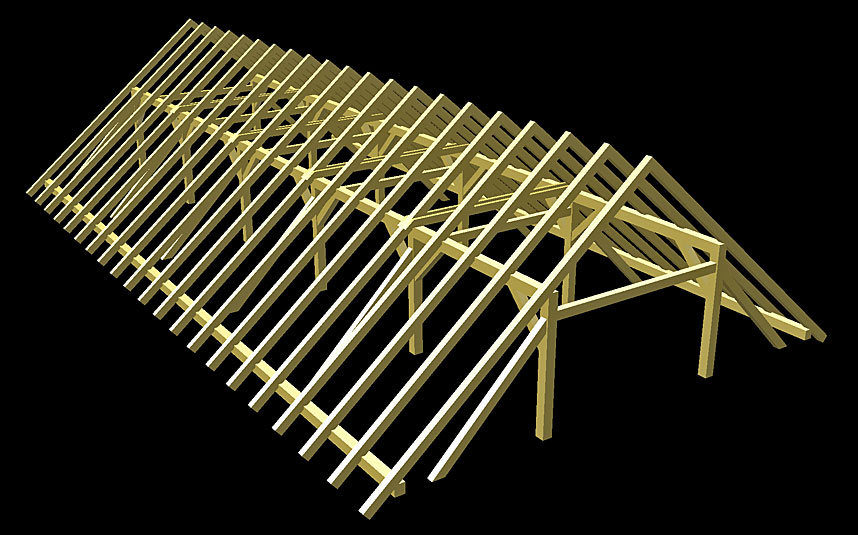

Der Dachstuhl (von > Stuhl > Gestell > stehen) besteht aus den Stuhlständern mit kurzen Kopfstreben, langen Fußstreben (Langstreben), Stuhlbalken und Mittelpfetten. Nur dieses System wird korrekt als Dachstuhl bezeichnet, es ist in sich stabil und ausgesteift in Längsrichtung und in Querrichtung. Weil hier zwei Ständerreihen existieren, wird von einem doppelt stehenden Stuhl gesprochen. Außerdem gibt es auch Dachstuhlvarianten ohne lange Fußstreben, die Queraussteifung wird dann von Kopfstreben zwischen den Ständern und Stuhlbalken übernommen. Die Bezeichnungen "längs" und "quer" nehmen beim Hausbau immer Bezug auf den Dachfirst. Im Normalfall zeigt der First die Längsrichtung eines Gebäudes an.

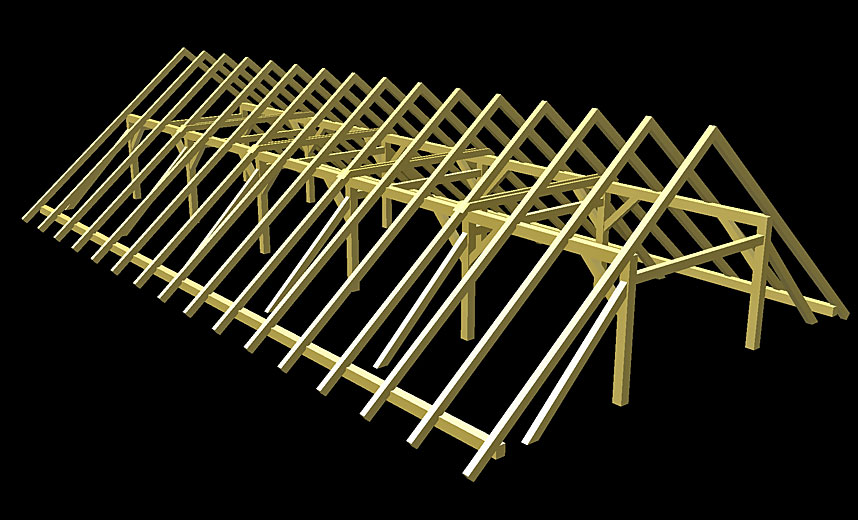

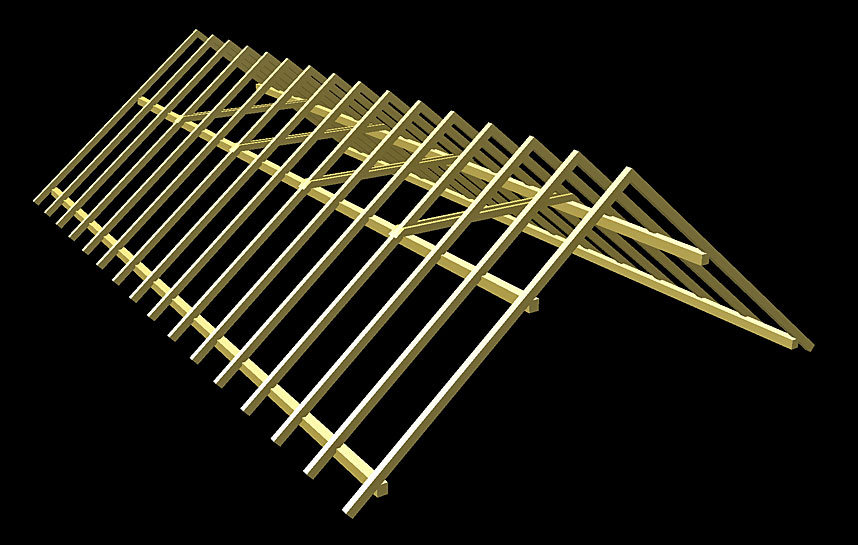

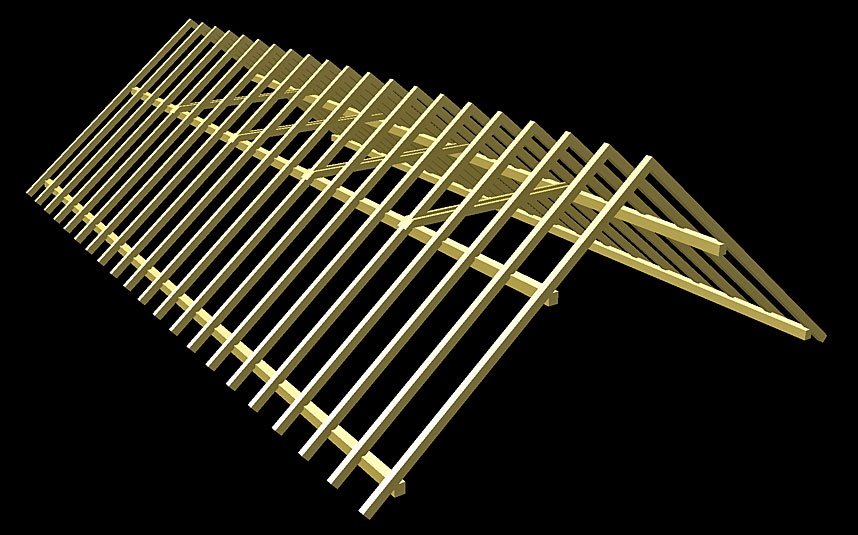

Das Dach einer Pfettendach-Konstruktion besteht aus den Dachsparren, die auf den Fußpfetten (Sparrenschwellen) und den Mittelpfetten aufliegen. Die Sparrenpaare über den Bundbalken und Bundständern sind jeweils durch Sparrenzangen miteinander verbunden. Im Gegensatz zum Dachstuhl sind die Dachsparren kein Bestandteil der tragenden Dachkonstruktion. Sie tragen nur sich selbst sowie die Dachhaut darüber (Dachschalung, Dachlattung, Dachdeckung).



Das Dachwerk (die Dachkonstruktion) ist komplett, die Arbeit der Zimmerleute ist abgeschlossen. Das Verlegen der Dachlatten (und eventuell die Montage von Ortbrettern usw.) ist nicht mehr Arbeit der Zimmerleute, sie wird von den Dachdeckern erledigt. Vorher kommen noch die Dachklempner und montieren alle Blechteile (Dachrinnen, Fallrohre, usw.). Wenn das Dach fertig eingedeckt ist, entsteht ein abgeschlossener Raum unter der Dachdeckung, der Dachraum. Bei Gebäuden mit Aufenthaltsräumen (Wohnungen, Büros, usw.) wird das gesamte Bauwerk oberhalb der Deckenbalken als Dachgeschoss bezeichnet (vorausgesetzt, es existiert eine geschlossene Decke mit Fußboden).
